Кориолисовые расходомеры

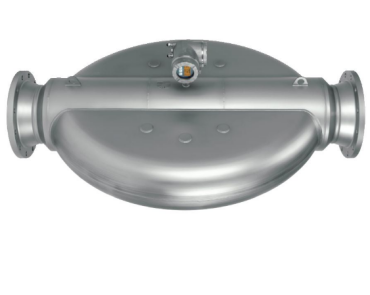

Расходомеры, использующие для измерения эффект Кориолиса, широко применяются как для технологического, так и для коммерческого учёта во многих отраслях промышленности. Эти расходомеры подходят для измерения расхода широчайшего спектра различных жидкостей и газов (включая сжиженные). При этом кориолисовые расходомеры способны непосредственно измерять массовый расход, температуру и плотность жидкости, что позволяет им на основе измеренных значений автоматически вычислять ряд других параметров, например, объёмный расход, приведённый объёмный расход и концентрацию. Если добавить к этому высокую точность измерения (стандартная - ±0.1%, опционально ±0.05%) и отсутствие требований к прямым участкам трубы до и после расходомера, станет ясно, почему предлагаемые нашей компанией кориолисовые расходомеры Endress+Hauser Promass и Dosimass являются наилучшим выбором.

Принцип действия данной разновидности расходомеров основан на эффекте Кориолиса. Под воздействием электромагнитных катушек измерительная трубка расходомера постоянно колеблется. Зависимость частоты колебаний от плотности среды в трубке позволяет измерить плотность продукта на основе частоты колебаний. При наличии потока среды через расходомер между колебаниями различных участков трубки возникает фазовый сдвиг под воздействием силы Кориолиса. Величина этого различия в фазах колебаний регистрируется прибором с последующим пересчётом в массовый расход. Температура же измеряется посредством нескольких закреплённых на измерительной трубке термосопротивлений. Данный принцип измерения наглядно проиллюстрирован в видеоролике в нижней части страницы.
