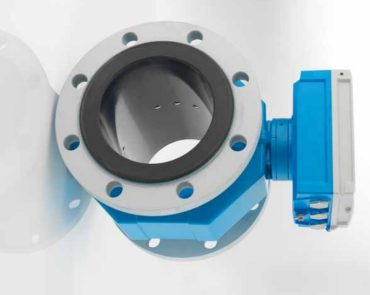

Электромагнитные расходомеры Endress+Hauser

Метод измерения расхода, используемый в электромагнитных расходомерах, за долгое время своего существования прекрасно показал себя во многих отраслях промышленности: от пищевой до горнодобывающей, от водоочистки и водоподготовки до металлургии. Электромагнитные расходомеры работают с любой проводящей жидкостью: водой, пульпой, щелочью, кислотой и другими.

В основе работы электромагнитного расходомера лежит закон электромагнитной индукции Фарадея, согласно которому в проводнике, движущемся в магнитном поле, возникает электрическое напряжение, пропорциональный скорости движения проводника. В данном случае проводником является измеряемая среда. Электромагнитные катушки под действием пульсирующего постоянного тока с изменяющейся полярностью генерируют внутри расходомера магнитное поле. При движении проводящей среды в этом поле в ней появляется электрическое напряжение, которое считывается измерительными электродами. На основании полученного значения напряжения прибор рассчитывает скорость потока, а по известной скорости и диаметру поперечного сечения вычисляется объёмный расход. Данный принцип измерения наглядно проиллюстрирован в видеоролике ниже.
