Ультразвуковые расходомеры Endress+Hauser

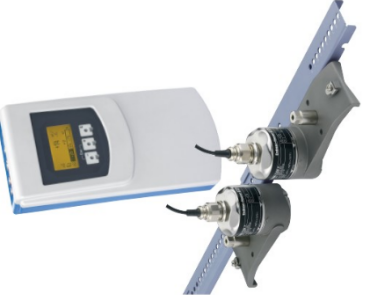

Используя ультразвуковые волны для измерения объёмного расхода жидкостей и газов, расходомеры Endress+Hauser Prosonic Flow не зависят от вязкости, электрической проводимости, давления и температуры среды, а также могут быть установлены на трубы больших диаметров (до DN2000 для врезной версии и до DN4000 для накладных сенсоров) Кроме того, благодаря свободному поперечному сечению трубы данный тип расходомеров не вызывает потерь давления, а отсутствие движущихся частей продлевает срок эксплуатации. В тех случаях, когда применяются особые требования к точности, предпочтительнее использовать расходомеры врезного исполнения, отличающиеся гарантированной точностью, прочной конструкцией и меньшими, по сравнению с накладной версией, требованиями к прямым участкам. Ультразвуковые расходомеры с накладными сенсорами, в свою очередь, имеют вдвое больший допустимый диаметр трубы, чем врезные, не требуют прерывания процесса для установки и не подвержены влиянию агрессивных сред, поскольку не контактируют с ними.

Данный принцип измерения расхода основан на том, что в случае движущегося потока среды ультразвуковые волны распространяются по направлению потока быстрее, чем против направления потока, и эта разница в скорости распространения растёт с ростом скорости потока. Сенсоры, один из которых расположен "выше по течению", чем второй, одновременно генерируют короткий ультразвуковой импульс (при помощи пьезоэлементов), и ждут приёма сигнала от противоположного датчика. Разница во времени между приёмом сигнала первым и вторым сенсором, интерпретируется электроникой прибора в значение объёмного расхода. Данный принцип измерения наглядно проиллюстрирован в видеоролике в нижней части страницы.
